Quạt thông gió nón Multifan

MULTIFAN - THƯƠNG HIỆU QUẠT THÔNG GIÓ CÔNG NGHIỆP DUY NHẤT TẠI THỊ TRƯỜNG VIỆT NAM ĐƯỢC BẢO HÀNH 3 NĂM

Sản phẩm được sản xuất tại nhà máy của Tập đoàn Vostermans (Malaysia)(*) và trải qua quy trình kiểm định khắt khe tại phòng thí nghiệm Bess Lab (Hoa Kỳ). Với việc ứng dụng công nghệ ECplus và Vplus tiên tiến, quạt Multifan tự hào là một trong những dòng sản phẩm có hiệu suất năng lượng tối ưu nhất thế giới, đáp ứng tiêu chuẩn ErP và đạt chứng nhận CE – "tấm vé thông hành" khẳng định chất lượng vượt trội tại thị trường Châu Âu.

(*) Thông tin thương hiệu: Multifan là thương hiệu chủ lực của Tập đoàn Vostermans (Hà Lan), đơn vị có bề dày lịch sử từ năm 1952 với uy tín đã được khẳng định trên toàn cầu. Hệ thống nghiên cứu và sản xuất của Tập đoàn hiện có mặt tại các quốc gia hàng đầu như Hà Lan, Mỹ, Trung Quốc và Malaysia.

Video 360 độ của Quạt thông gió Multifan hình nón được chế tạo từ chất liệu sợi thủy tinh

I. Thông số kỹ thuật của Quạt thông gió Multifan hình nón

Bảng thông số kỹ thuật của Quạt thông gió Multifan hình nón loại 1 pha (Cập nhật năm 2023)

Bảng thông số kỹ thuật của Quạt thông gió Multifan hình nón loại 3 pha (Cập nhật năm 2023)

Download tài liệu từ Nhà sản xuất (Click để xem hoặc tải xuống):

• Catalogue Quạt thông gió nón Multifan
• Hướng dẫn lắp đặt và sử dụng Quạt thông gió nón Multifan


Công nghệ ECplus và Vplus là gì?

Công nghệ ECplus (với bộ điều khiển quạt thông minh - IFD) và công nghệ Vplus (với động cơ nam châm vĩnh cửu) tạo ra hiệu suất tuyệt vời; chất lượng mạnh mẽ và tiết kiệm năng lượng. Cứ giảm 20% tốc độ, mức tiêu thụ năng lượng của quạt sẽ giảm đi một nửa. Đó cũng là lý do quạt Multifan đảm bảo lợi tức đầu tư tốt và thời gian hoàn vốn ngắn.

• Các bộ điều khiển thông minh được đặt trong một vỏ riêng biệt có cấp bảo vệ tối thiểu là IP65 để cung cấp khả năng bảo vệ tối ưu cho các thiết bị điện tử nhạy cảm bên trong. Điều này là cần thiết để đảm bảo hoạt động ổn định của thiết bị - ngay cả trong những môi trường khắc nghiệt nhất.
• Các quạt Multifan sử dụng công nghệ ECplus được xếp vào hàng có hiệu quả năng lượng tốt nhất trên thị trường. Kết quả của Viện nghiên cứu Pháp IFIP chỉ ra rằng: Quạt ECplus tiết kiệm hơn 80% năng lượng so với các quạt truyền thống.
• Với công nghệ Vplus, quạt được trang bị động cơ nam châm vĩnh cửu và bộ điều khiển MFD (Multi Fan Drive) tiết kiệm năng lượng. Do đó, sản phẩm nằm trong số những chiếc quạt tiết kiệm năng lượng nhất trên thế giới (theo kết quả từ Phòng thí nghiệm Bess Lab, Hoa Kỳ). So với các hệ thống hiện có, quạt tích hợp công nghệ Vplus có thể tiết kiệm hơn 85% năng lượng.

II. Thông số kích thước của quạt thông gió Multifan hình nón

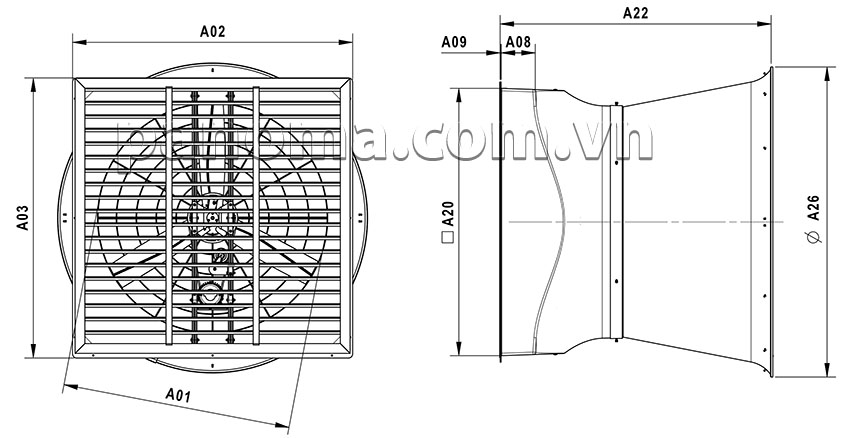

Hình ảnh ký hiệu kích thước quạt thông gió hình nón Multifan, Hà Lan

Bảng thông số kích thước các loại quạt thông gió Multifan hình nón

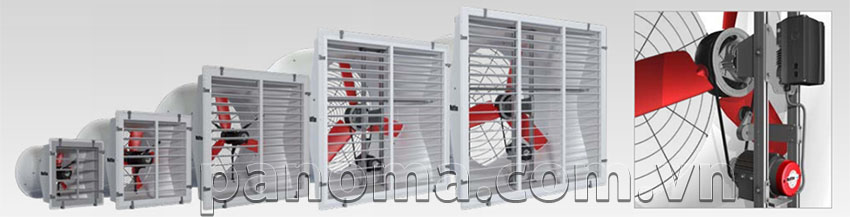

Có những lựa chọn nào khi mua quạt thông gió Multifan hình nón?

• Bạn có thể lựa chọn theo kích thước: Loại đường kính 45, 63, 92cm (loại truyền động trực tiếp); Hoặc loại đường kính 130 và 140 cm (truyền động gián tiếp qua dây đai).

• Các lựa chọn theo số lượng cánh: Loại 3 cánh cho lưu lượng và hiệu quả cao; Loại 6 cánh ứng dụng cho môi trường có áp suất cao hơn.
• Có thể tùy chọn lưới bảo vệ thay cho cửa chớp (hoặc ngược lại)
• Tùy chọn loại không có hoặc có kết hợp công nghệ Vplus và ECplus giúp tiết kiệm năng lượng hơn.
• Quạt nón mạ kẽm cho lưu lượng không khí cao hơn so với Quạt thông gió vuông mạ kẽm.
• Các lựa chọn tích hợp: Điều khiển điện áp máy (T) hoặc điều khiển bằng tần số (F)

III. Đặc điểm cấu tạo các bộ phận chính quạt thông gió Multifan hình nón

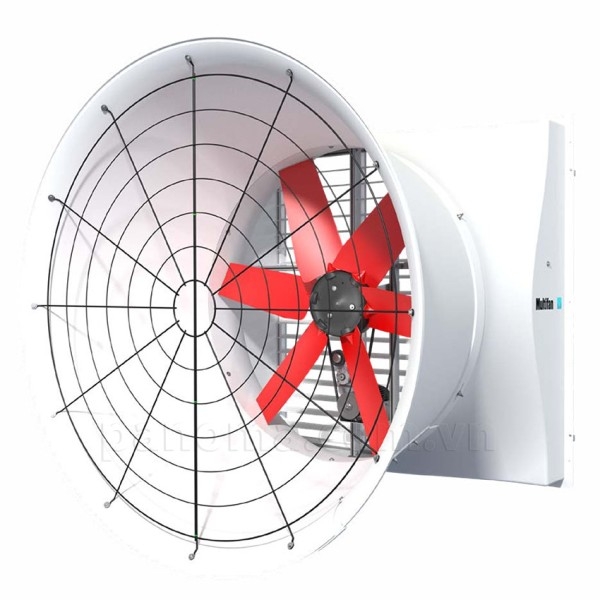

Quạt hình nón bằng sợi thủy tinh thương hiệu Multifan của Tập đoàn Vostermans, Hà Lan là lựa chọn phù hợp khi bạn đang tìm kiếm một chiếc quạt có hiệu suất cao, tiêu thụ năng lượng thấp và khả năng chống chịu trong môi trường khắc nghiệt, ăn mòn cao.

III.1. Động cơ quạt

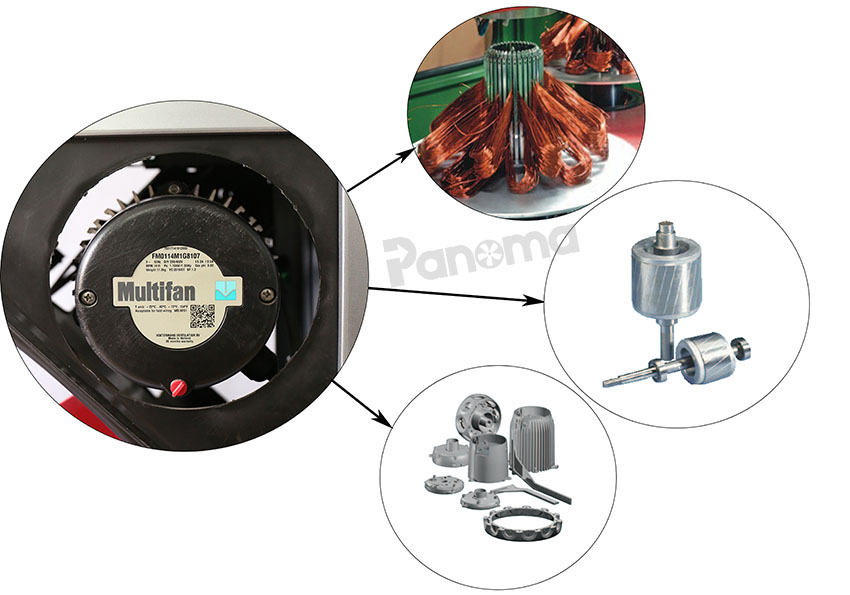

Động cơ của Quạt thông gió Multifan hình nón

Được nghiên cứu và sản xuất trực tiếp bởi tập đoàn Vostermans, động cơ quạt Multifan hiện là một trong những dòng động cơ hàng đầu thế giới với các ưu điểm vượt trội:

• Độ bền và khả năng chịu nhiệt đỉnh cao: Sản phẩm có tuổi thọ dài, được bảo hành chính hãng 3 năm. Động cơ đạt cấp chịu nhiệt F (lên đến 155°C), đảm bảo vận hành ổn định trong môi trường khắc nghiệt.
• Tiêu chuẩn bảo vệ quốc tế: Đạt chỉ số kháng bụi và nước IP55, cùng các tiêu chuẩn hiệu suất năng lượng IE2, IE3 và IE4.
• Thiết kế chuyên dụng cho môi trường khắc nghiệt: Sử dụng vòng bi cao cấp chuyên dụng cho môi trường giàu Amoniac (NH3), độ ẩm cao. Đặc biệt, dây đồng được phủ lớp bảo vệ chuyên sâu, đáp ứng các tiêu chuẩn kiểm định khắt khe nhất như UL (Mỹ) và CSA (Canada).
• Tối ưu hóa hiệu suất vận hành: Sự kết hợp hoàn hảo giữa động cơ và cánh quạt giúp nâng cao hiệu quả tổng thể, giảm tải cho động cơ và kéo dài tuổi thọ thiết bị đáng kể.
• Khả năng thích nghi lưới điện tuyệt vời: Động cơ có thể chịu được mức quá áp 10% và sụt áp 20%, giúp ngăn ngừa sự cố ở những khu vực thường xảy ra biến động lưới điện.

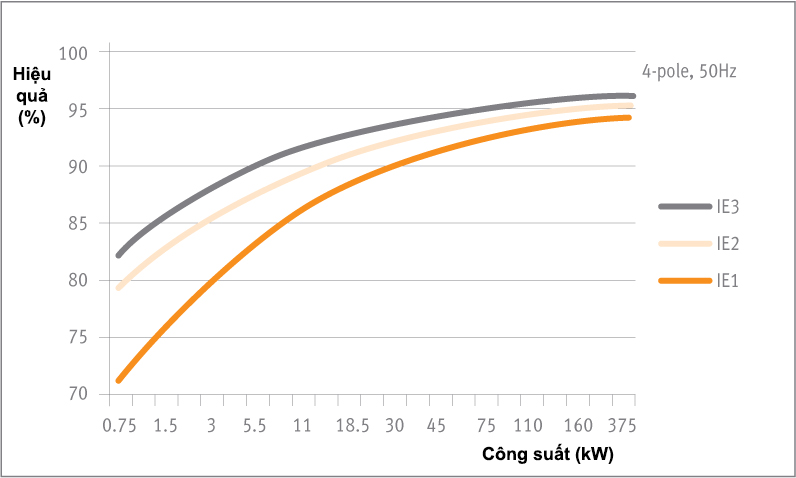

Đồ thị so sánh hiệu quả của động cơ đạt tiêu chuẩn IE1, IE2, IE3

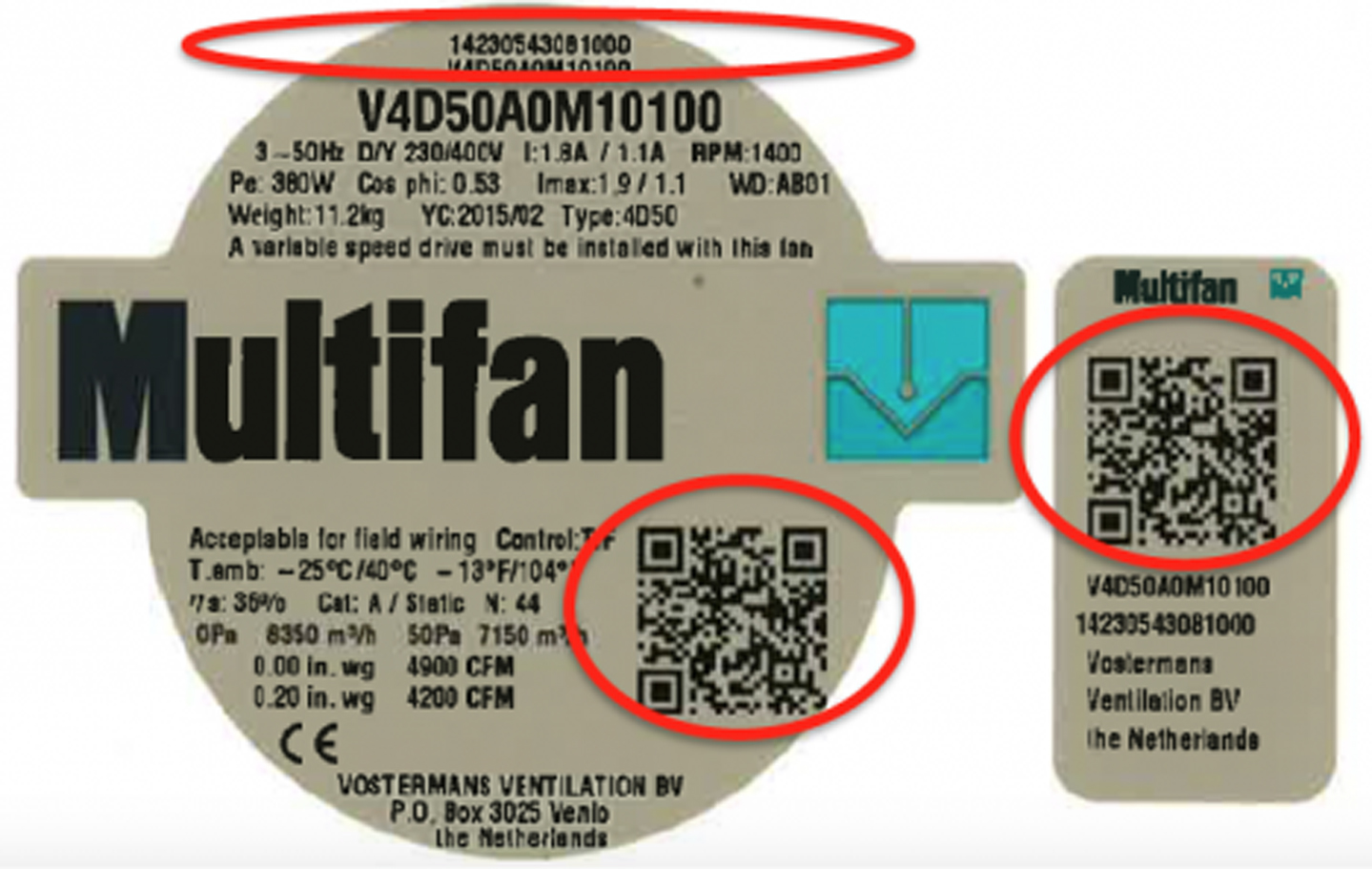

Để kiểm tra Motor chính hãng của Thương hiệu Multifan, Tập đoàn Vostermans, bạn có thể kiểm tra trực tiếp các thông số theo mã sản phẩm tại link sau:

http://ventilation.vostermans.com/ven-en/productselector hoặc quét mã code QR để biết thông tin về sản phẩm quạt bạn đã mua. Mã QR ở mặt sau của động cơ quạt là một trong những công cụ hỗ trợ mà Nhà sản xuất Vostermans cung cấp cho người dùng. Bằng cách quét nó, bạn có thể hiểu rõ hơn về các thông số kỹ thuật chính của quạt và bạn sẽ thấy danh sách các phụ tùng thay thế có sẵn.

III.2. Cánh quạt

• Thiết kế Aerofoil 3 chiều tối ưu hóa luồng khí, mang lại hiệu quả thông gió vượt trội.
• Cánh quạt chế tạo từ Polypropylene pha sợi thủy tinh cao cấp, tăng cường độ bền, tính linh hoạt và chống biến dạng hiệu quả.
• Công nghệ cân bằng động chính xác giúp vận hành êm ái, tiết kiệm điện năng và kéo dài tuổi thọ ổ trục.

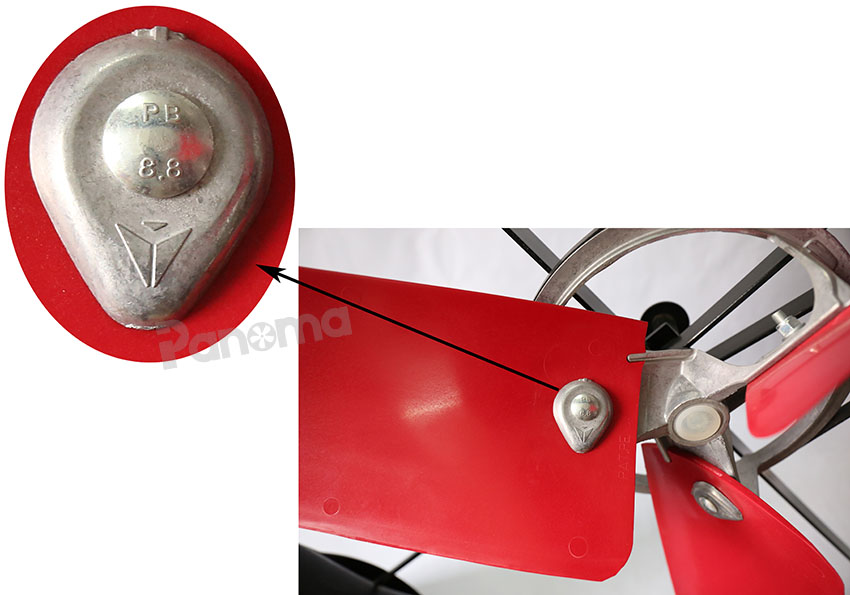

Các bộ phận của Quạt thông gió Multifan đều được các Công ty con thuộc Tập đoàn Vostermans nghiên cứu, phát triển và sản xuất

 III.3. Dây đai truyền động

• Được sản xuất tại nhà máy của Vostermans tại châu Âu
• Bảo trì đai, căng đai miễn phí với Modul đường kính 140

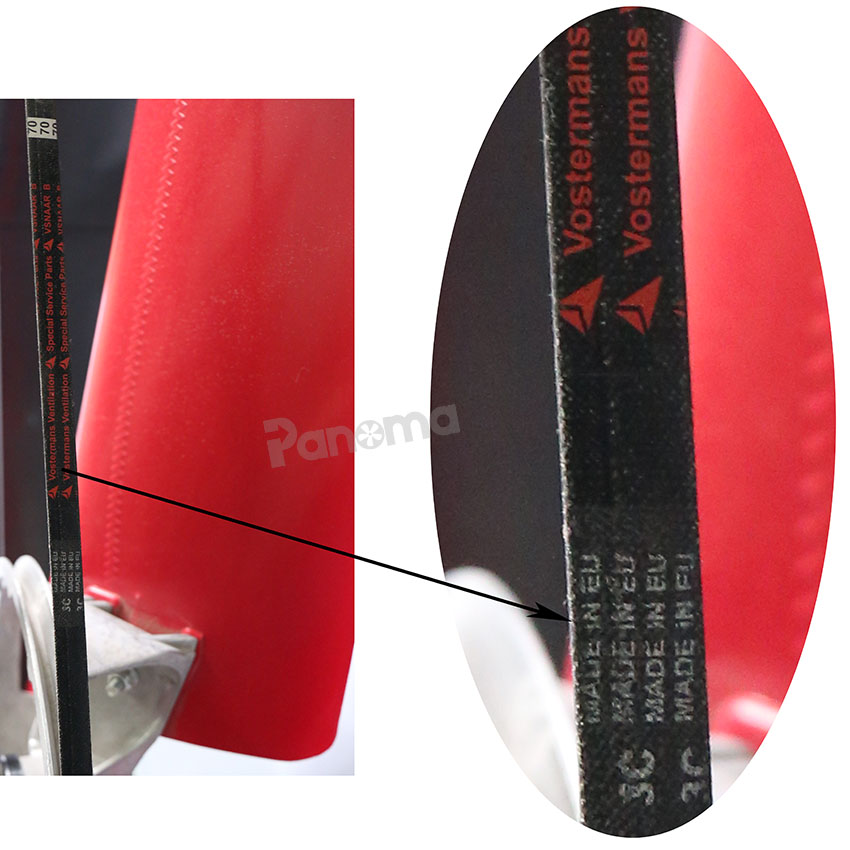

Trên dây culoa gồm kí hiệu thương hiệu của Tập đoàn Vostermans và xuất xứ sản xuất từ Châu Âu

   III.4. Puly truyền động quạt thông gió nón Multifan

• Các vòng đai puly chế tạo bởi nhôm đúc 1 lần, chịu đựng cường lực mài mòn cao.
• Bề mặt nhẵn hạn chế tiếng ồn và tăng tuổi thọ làm việc của dây đai

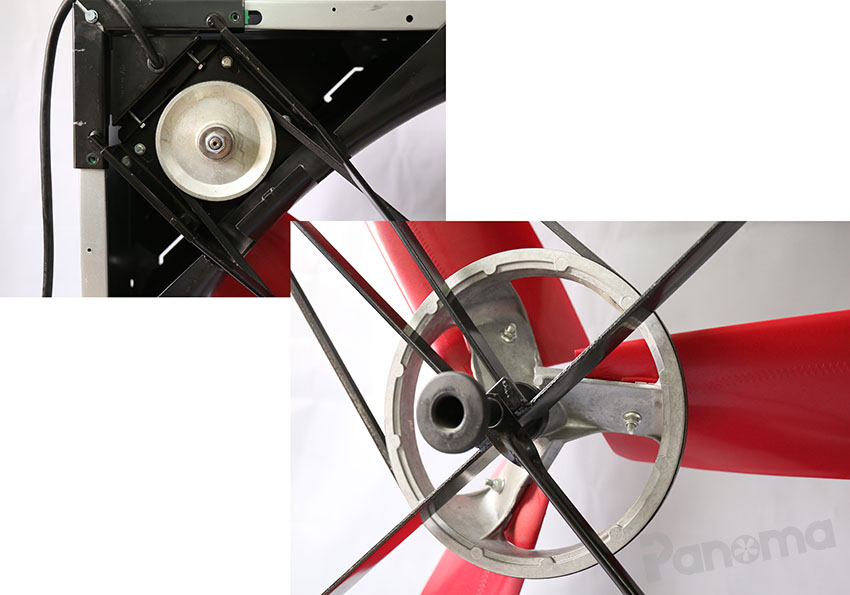

 Puly truyền động quạt thông gió nón Multifan

 III.5. Vòng bi

• Vòng bi cao cấp được đặt chính xác tại trọng tâm, giúp triệt tiêu rung động, vận hành êm ái và giảm thiểu tối đa hao mòn dưới tải trọng.
• Sản phẩm sử dụng hoạt chất bôi trơn hiệu suất cao, duy trì độ bền bỉ ngay cả trong môi trường nhiệt độ khắc nghiệt lên đến 155°C.

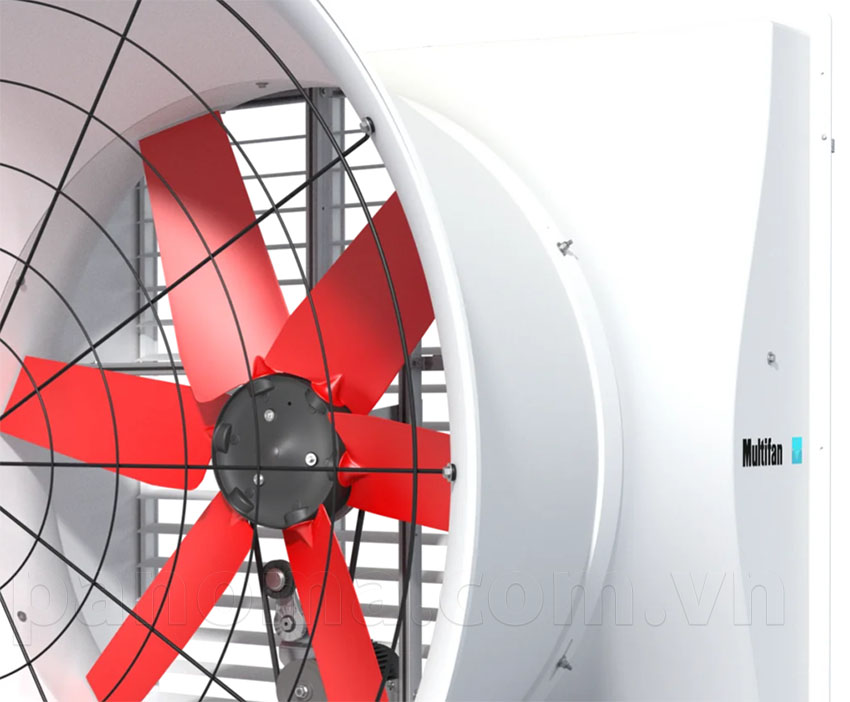

   III.6. Khung quạt

Khung quạt được chế tạo từ sợi thủy tinh (Fiberglass) cao cấp, đảm bảo khả năng kháng tia UV, chống gỉ sét và ăn mòn tuyệt đối trong những môi trường khắc nghiệt nhất. Đây là giải pháp lý tưởng cho các nhà xưởng, trang trại ven biển hoặc môi trường sản xuất có nồng độ axit cao. Nhờ độ bền vượt trội và tính ứng dụng đa dạng, sợi thủy tinh (Fiberglass) mang lại hiệu quả kinh tế tối ưu trong nhiều lĩnh vực:

• Trọng lượng siêu nhẹ, độ bền vượt trội: Sợi thủy tinh có kích thước mảnh hơn sợi tóc nhưng sở hữu độ bền kéo vượt xa thép không gỉ cùng đường kính.
• Khả năng thích nghi môi trường khắc nghiệt: Hoàn toàn không bị nước biển ăn mòn, có đặc tính cách điện tốt và khả năng chịu nhiệt độ cao ấn tượng.
• Kháng hóa chất ưu việt: Không bị ăn mòn bởi môi trường kiềm, đảm bảo an toàn tuyệt đối khi ứng dụng trong các phân xưởng hóa chất.

>> Do đó chất liệu này đặc biệt phù hợp với khí hậu Việt Nam: Nóng ẩm, mưa nhiều.

Quạt thông gió Multifan hình nón đã được thử nghiệm và cân bằng động bởi công nghệ tiên tiến nhất, để đạt được khả năng vận hành êm ái, hạn chế tối đa tiếng ồn, tăng cường sự ổn định và kéo dài tuổi thọ.

IV. Ứng dụng quạt thông gió Multifan hình nón

Quạt thông gió Multifan hình nón là giải pháp tối ưu được ứng dụng rộng rãi trong các hệ thống thông gió và làm mát hiện đại, đáp ứng hiệu quả mọi nhu cầu khắt khe của cả ngành công nghiệp lẫn nông nghiệp.

• Ngành trồng trọt, chăn nuôi: Nhà kính trồng hoa, cây cảnh, rau củ quả sạch; Trang trại nuôi gia cầm, gia súc,...
• Xưởng gia công: May, nhuộm, giày, nhựa, mạ điện, điện tử, in, đóng gói thực phẩm…
• Xưởng sản xuất chế tạo: Dệt, máy móc, luyện kim, thuỷ tinh, công nghiệp hoá chất, da, gốm…
• Nơi công cộng: Bệnh viện, bến xe, sân vận động, nhà triển lãm, bếp, nhà hàng, trung tâm giải trí, siêu thị ngầm, kho hàng, phòng giặt…

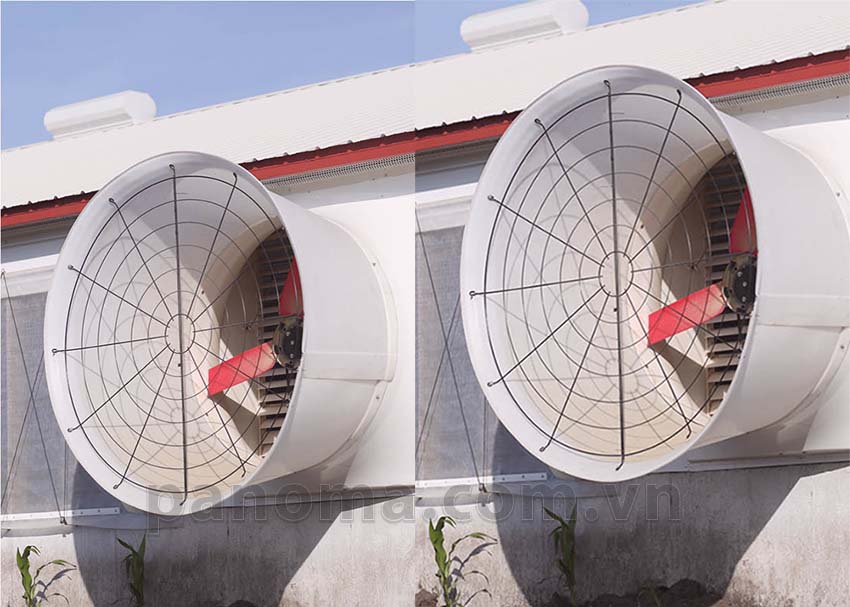

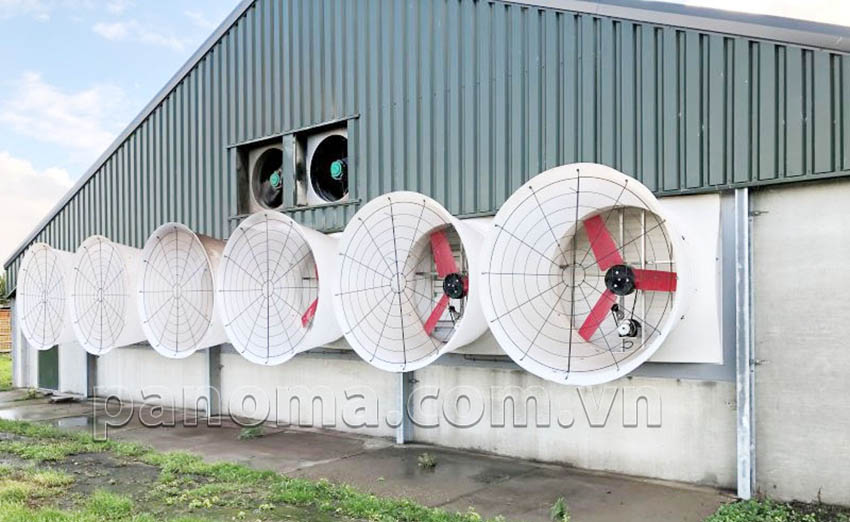

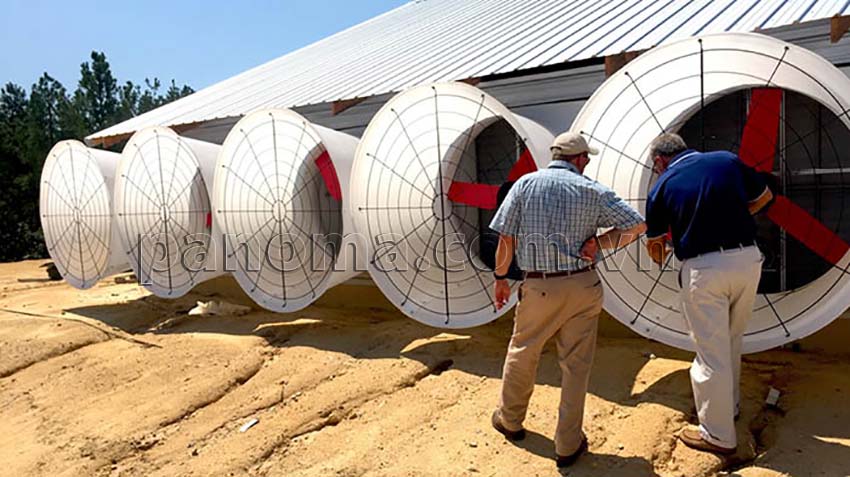

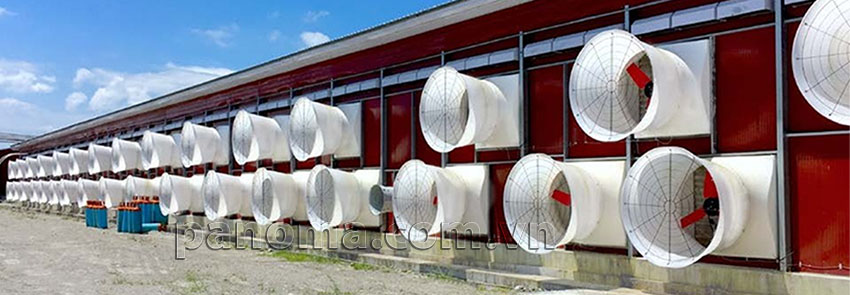

Tham khảo các hình ảnh từ các công trình thực tế sử dụng quạt thông gió Multifan hình nón
