Trong hệ thống làm mát áp suất âm, nếu tấm làm mát đóng vai trò trao đổi nhiệt thì bộ khung chính là "xương sống" - bộ phận trọng yếu giúp bảo vệ và điều phối nguồn nước. Một bộ khung đạt tiêu chuẩn chất lượng không chỉ giúp hệ thống vận hành bền bỉ trước áp lực gió mà còn là yếu tố then chốt tối ưu hóa hiệu suất tiêu thụ điện và nước cho toàn bộ nhà xưởng.
1. Tổng quan về khung làm mát tiêu chuẩn
Khung làm mát tiêu chuẩn là hệ thống bao bọc các tấm Cooling Pad, được thiết kế chuyên biệt để tạo thành quy trình tuần hoàn nước khép kín. Trong các nhà xưởng và trang trại chăn nuôi, việc lắp đặt khung tiêu chuẩn giúp cố định dàn lạnh vững chắc, ngăn ngừa tình trạng thất thoát nước và tối ưu hóa lưu lượng khí đi qua tấm làm mát, từ đó nâng cao hiệu quả giải nhiệt cho toàn bộ không gian.

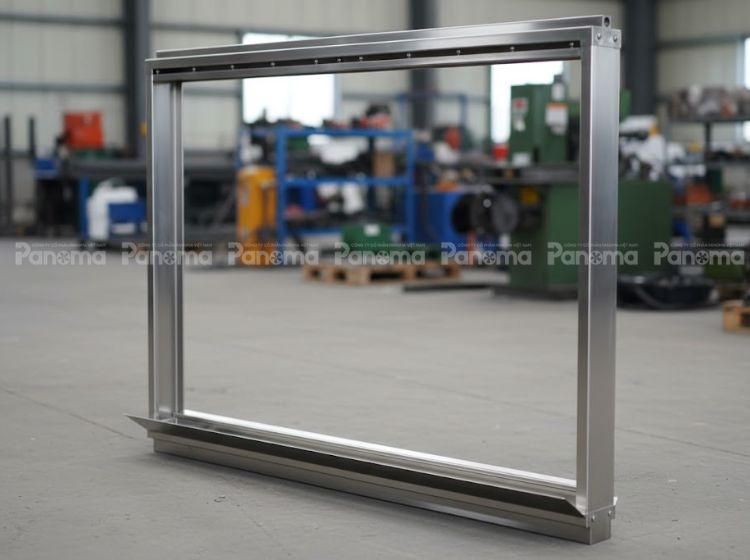

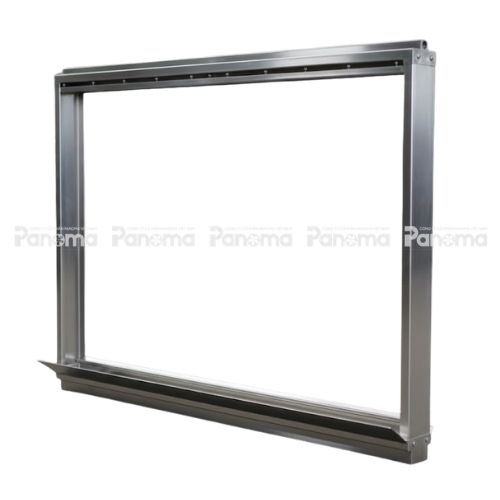

Khung làm mát tiêu chuẩn
Sản phẩm còn có cách gọi khác: Khung giàn mát, khung giàn lạnh, khung tấm cooling pad,...được chế tạo từ các vật liệu chống ăn mòn cao, đảm bảo tuổi thọ lâu dài trong môi trường thường xuyên tiếp xúc với nước và độ ẩm cao.
2. Cấu tạo và nguyên lý hoạt động của khung làm mát tiêu chuẩn
Khung làm mát tiêu chuẩn được cấu thành từ 3 bộ phận chính với quy trình vận hành đồng bộ:
Máng trên (1): Bao gồm các chi tiết như nắp sườn, nắp đậy kỹ thuật, máng té và bộ định vị ống phân phối. Chức năng chính là phân phối nước đồng đều và ổn định cho toàn bộ các tấm làm mát trong giàn thông qua hệ thống tấm phân phối nước.
Thanh đứng hai bên (2): Đóng vai trò là khung xương chịu lực, giúp cố định chắc chắn các tấm làm mát và ngăn chặn tình trạng xô lệch khi quạt hút vận hành tạo ra áp suất gió cực lớn.
Máng dưới (3): Được thiết kế để thu gom toàn bộ lượng nước dư thừa sau khi chảy qua tấm làm mát và dẫn ngược về bể chứa. Do đặc thù là máng thu hồi nước, kết cấu các chi tiết lắp ghép yêu cầu độ kín khít tuyệt đối để đảm bảo không rò rỉ.

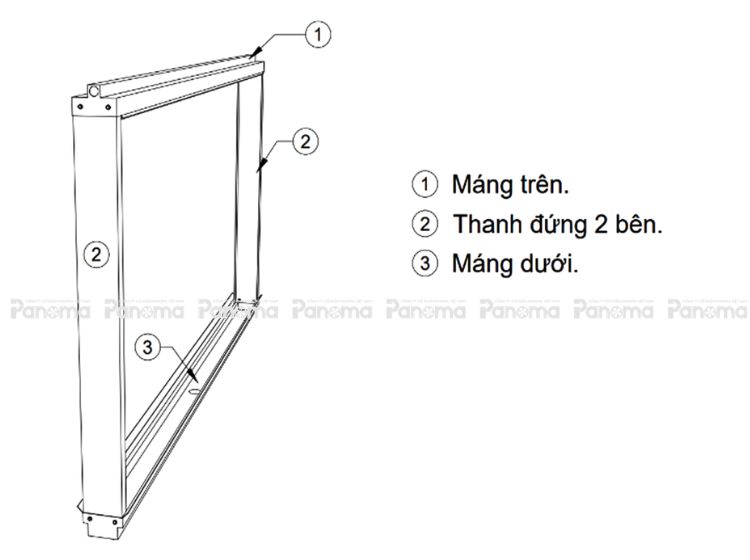

Cấu tạo khung làm mát tiêu chuẩn
Nguyên lý hoạt động:
Hệ thống vận hành dựa trên cơ chế trao đổi nhiệt tự nhiên và tuần hoàn nước khép kín:
Làm ướt tấm làm mát: Nước được hệ thống bơm dẫn lên máng trên, sau đó phun qua các lỗ nhỏ để làm ướt đều toàn bộ bề mặt các tấm Cooling Pad từ trên xuống dưới.
Hạ nhiệt và lọc khí: Khi quạt hút công nghiệp hoạt động, luồng không khí nóng từ môi trường ngoài bị hút xuyên qua các tấm làm mát đang ẩm ướt. Tại đây, quá trình trao đổi nhiệt diễn ra mạnh mẽ, giúp giảm nhiệt độ đáng kể và biến luồng khí nóng thành khí lạnh tươi mát đi vào trang trại.
Tuần hoàn nguồn nước: Lượng nước dư không bay hơi sẽ chảy xuống máng thu hồi phía dưới và được đưa trở lại hệ thống để bắt đầu một chu trình mới, giúp tối ưu hóa hiệu suất và tiết kiệm nước tối đa.
Video mô tả tổng quan về Khung làm mát Panoma
Khung máng nước của giàn lạnh có nhiều chủng loại và kích thước khác nhau, kích thước của chúng được xác định căn cứ các điều kiện như: vị trí cần lắp đặt, số lượng các tấm làm mát được lắp ghép, cách thức lắp ghép hoặc cắt ghép.
Kích thước khung máng nước thông dụng (tấm làm mát tiêu chuẩn: không cắt tấm, không nối đỉnh):
Chiều dài của khung (L): L = n * w [mm]
Chiều cao của khung (H): H = h + 200 [mm]
Chiều dầy của khung (D): D = d + 50 [mm]
Trong đó:
n - Số tấm làm mát được lắp ghép trong khung
w - Chiều rộng tiêu chuẩn của tấm làm mát.
h - Chiều cao tiêu chuẩn của tấm làm mát.
d - Chiều dầy tiêu chuẩn của tấm.
Ví dụ: Với tấm làm mát có kích thước tiêu chuẩn: h = 1800mm, w = 600mm, d = 150mm
n = 2 → kích thước khung giàn lạnh: LxHxD = 1200 x 2000 x 200 mm
n = 3 → kích thước khung giàn lạnh: LxHxD = 1800 x 2000 x 200 mm
n = 4 → kích thước khung giàn lạnh: LxHxD = 2400 x 2000 x 200 mm
n = 5 → kích thước khung giàn lạnh: LxHxD = 3000 x 2000 x 200 mm
n = 6 → kích thước khung giàn lạnh: LxHxD = 3600 x 2000 x 200 mm
3. Ưu điểm nổi bật của khung làm mát tiêu chuẩn
Điểm khác biệt giúp bộ khung này trở nên "tiêu chuẩn" nằm ở những cải tiến kỹ thuật nhỏ nhưng mang lại giá trị lớn:
Lợi đón nước tối ưu: Một cải tiến đột phá so với các dòng khung cũ là phần lợi đón nước được kéo dài thêm từ 2cm - 5cm (các dòng trước đây chỉ đạt 3cm). Thiết kế này giúp thu các tia nước bắn ra ngoài do áp lực gió mạnh, đảm bảo khu vực chân dàn lạnh luôn khô ráo và không lãng phí nước.
Kết cấu khép kín tuyệt đối: Các điểm tiếp nối giữa máng và thanh đứng được hàn nối tỉ mỉ, tạo thành khung bao khép kín, ngăn chặn tối đa việc rò rỉ nước làm hỏng kết cấu tường trang trại.
Vật liệu chuyên dụng: Khung được sản xuất từ vật liệu có khả năng kháng hóa chất và chống gỉ sét ưu việt, phù hợp với môi trường có tính ăn mòn cao như trang trại chăn nuôi hoặc nhà máy hóa chất.
Lắp đặt linh hoạt: Thiết kế thông minh cho phép ghép nối nhiều khung lại với nhau để tạo thành những dàn làm mát khổng lồ lên tới hàng chục mét mà vẫn đảm bảo độ vững chắc.
4. Ứng dụng Khung, dàn làm mát
Hệ thống làm mát kết hợp Khung, Tấm làm mát cùng Quạt hút công nghiệp được ứng dụng rộng rãi:
Trong các ngành công nghiệp: Nhà xưởng sản xuất may mặc, dệt len, giầy da, bao bì, xưởng cơ khí, gara ô tô, đan lát mây tre, gốm sứ,..
Trong lĩnh vực trồng trọt: Vườn ươm cây giống, trồng hoa, cây cảnh,..
Trong lĩnh vực chăn nuôi: Chuồng nuôi gia súc, gia cầm,..
Trong các ngành dịch vụ: Nhà hàng, siêu thị, quán bia, khu vui chơi giải trí,..
Ứng dụng Khung, dàn làm mát trong công nghiệp và nông nghiệp
5. Lưu ý quan trọng khi lựa chọn và lắp đặt khung làm mát
Để tối ưu hóa hiệu suất làm mát và kéo dài tuổi thọ hệ thống, chủ đầu tư cần đặc biệt chú trọng các yếu tố sau:
Kích thước tương thích tuyệt đối: Đảm bảo khung làm mát phải khớp hoàn toàn với độ dày và kích thước của tấm Cooling Pad. Sự sai lệch dù nhỏ cũng có thể tạo ra các khe hở, khiến luồng khí nóng lọt qua mà không được xử lý nhiệt, làm giảm hiệu quả làm mát của toàn hệ thống.
Đảm bảo độ kín và phân bổ nước đồng đều: Cần kiểm tra kỹ các mối nối giữa máng trên và hệ thống dẫn nước. Nước phải được phân bổ đều khắp bề mặt tấm làm mát, tránh tình trạng xuất hiện các "điểm khô" – nguyên nhân chính gây giảm khả năng trao đổi nhiệt và khiến tấm làm mát nhanh hư hỏng.
Lựa chọn vật liệu theo môi trường đặc thù: Đối với các trang trại gần biển hoặc môi trường có nồng độ hóa chất cao, nên ưu tiên sử dụng khung Inox 304 cao cấp. Vật liệu này giúp chống ăn mòn, gỉ sét hiệu quả, đảm bảo độ bền kết cấu trong điều kiện khắc nghiệt.
Chế độ bảo trì và vệ sinh định kỳ: Thường xuyên kiểm tra, vệ sinh máng dưới và các lỗ phun nước ở máng trên. Việc này giúp ngăn chặn rêu làm tắc nghẽn chu trình tuần hoàn nước.
